Antena
Cloverleaf
Para
melhor performance nos meus voos de FPV adquiri duas antenas “de trevo”, ou
seja antenas de polarização circular que oferece grande qualidade de sinal de transmissão
de vídeo Na verdade, é uma das melhores antenas transmissoras de vídeo FPV disponíveis no momento em relação às lineares.
O
Trevo é uma antena de loop fechado na qual os fios sinal e terra estão ligados
em curto-circuito. A antena de folha de trevo tem três ciclos a 120 graus de
distância, e que são intitulados a 45 graus (antena do transmissor) e 4 ciclos a
90 graus de distância a 45 graus (antena do receptor).
Têm
um padrão de radiação excelente o que favorece bastante quando alteramos a posição
do aeromodelo.
Na
escolha das antenas devemos ter sempre em conta o sentido da polarização, uma
vez que fornecem radiação direccional esquerda e direita (LHCP) Left Hand Circularly Polarized (RHCP) Right Hand
Circularly Polarized para transmissão e recepção, nesse caso devemos fazer
coincidir o sentido da polarização entre a antena do VTX e VRX.
São
antenas de construção bastante fácil, desde que tenhas paciência, habilidade de
solda e duas mão firmes (contrariamente a mim que tenho duas esquerdas).
Eu próprio já fiz as minhas e obtive bons
resultados, seguem link de alguns exemplos mas existem outros.
A
antena Cloverleaf pode ser utilizada em simultâneo com uma helicoidal através
de um receptor com sistema diversidade permitindo uma combinação perfeita com
uma antena helicoidal.
Na
comunidade do FPV o principal problema foi a preocupação foi a falta de ganho
que as antenas Cloverleaf tinha. A helicoidal, possui uma ampla recepção banda,
com eficiência máxima é de cerca de 80% com 10 voltas cai para cerca de 60% em
12 voltas, que é mais do que aceitável.

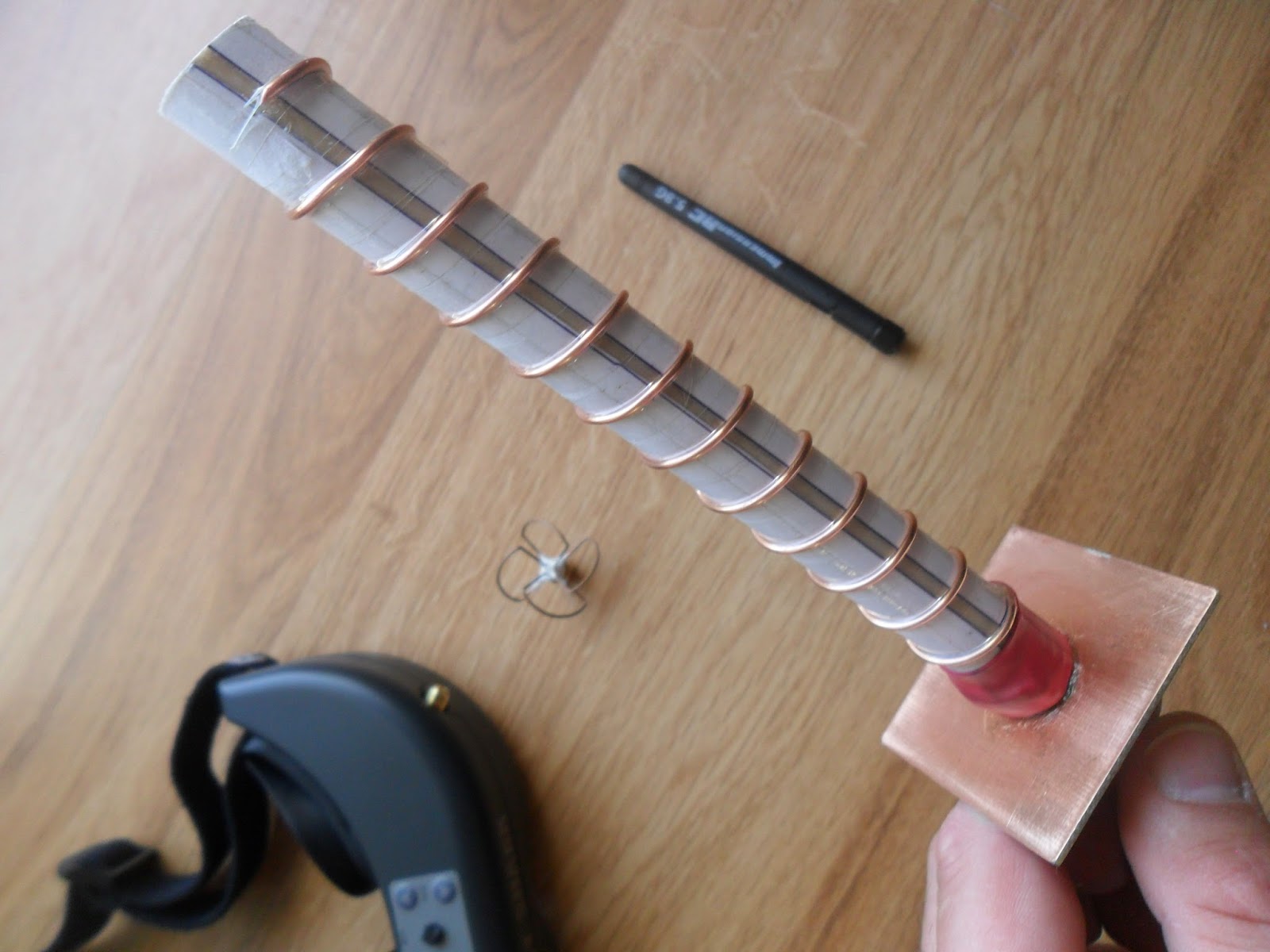

A minha já está concluída e testada no solo, falta apenas testar no ar.
A minha já está concluída e testada no solo, falta apenas testar no ar.
Pode
ser montada numa “ground stations”, como num sistema Fatshark
Seguem
tutoriais para construção
Construção
e templates para 5.8Ghz
http://www.instructables.com/id/Helical-Antenna-58GHz-10-Turn/?lang=pt
Não esquecer de manter o sentido da polaridade!
Não esquecer de manter o sentido da polaridade!
Calculadoras para construção de antenas helicoidal
Lojas em Portugal para aquisição
de material
Aquarios e Castro electrónica na Rua
da Alegria
Espero que seja útil, bons voos!
