FPV WING Dimensions

 A pedido de alguns entusiastas da modalidade deixo as medidas e o perfil das asas que utilizo para FPV.

Divirtam-se!!

Layout e medidas da ASA RACER

Depois de vários anos de ausência, regresso de novo ás publicações e  atualização de conteúdos pois há muito para revelar!

Em virtude de alguns pedidos de entusiastas deixo aqui as medidas da Asa Racer que criei em 2017 para que possam construir e desfrutar do voo!

Esta Asa é recomendada para stup racer ou seja motores mais rotativos e baterias de 1300mha até 1800mha, no entanto cheguei a voar com motor NTM de 1400Kv, Bateria de 5200mha, Gopro3 e ainda a Fy 41 AP lite, o que a tornava bastante pesada acabando por desistir desta ultima opção mas revela bem a versatilidade da ASA.

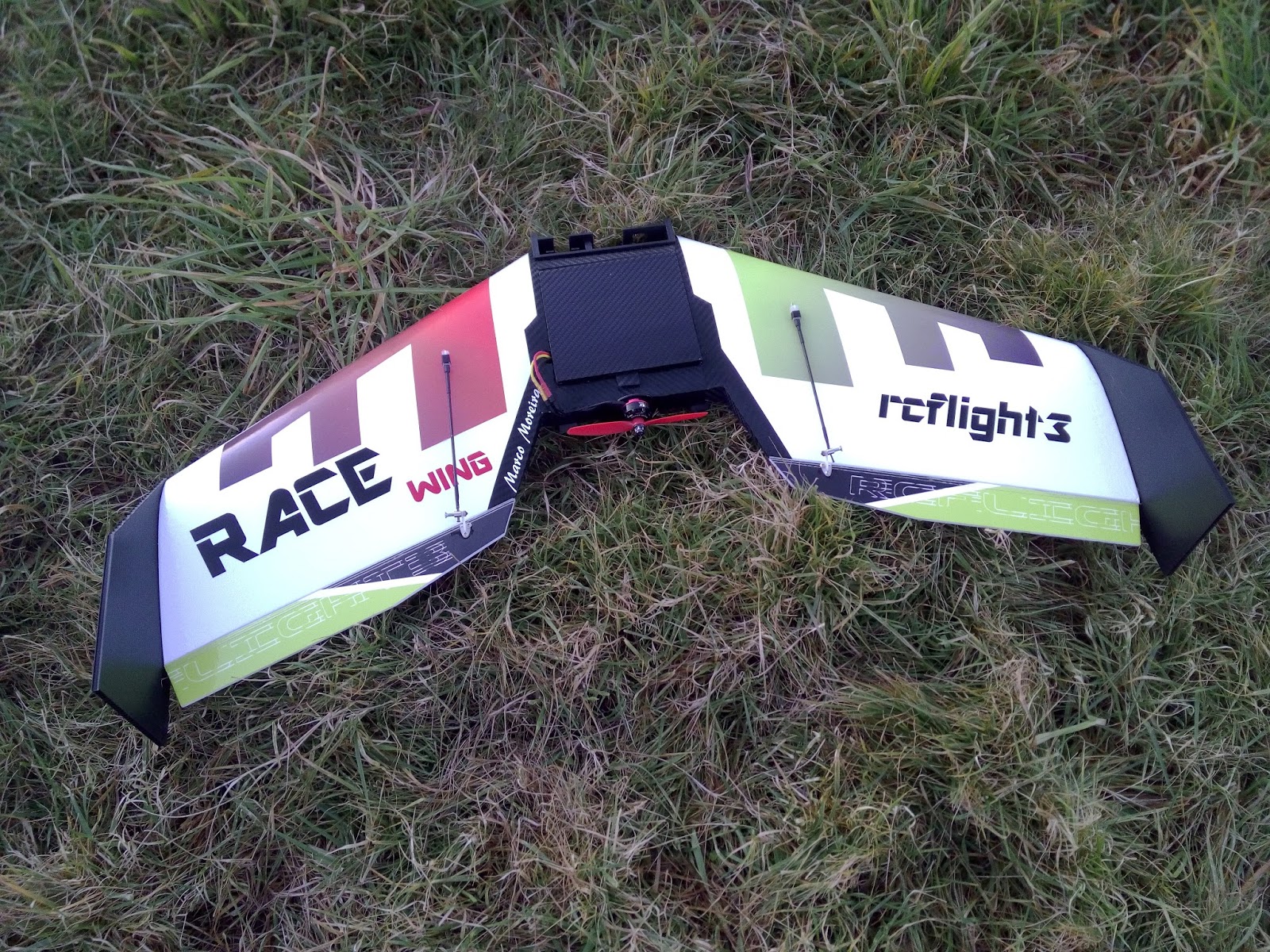

Wing Race

Já esta testada só falta colocar  o equipamento para FPV.

The strongest wing I built

Porquê construir mais uma asa? Naturalmente, há muitas respostas para essa pergunta. Provavelmente uma das melhores respostas resume-se á satisfação de concluir mais um desafio, sim mais um desafio já que o custo versus problema de desempenho é importante.

Para mim, construir a nossa própria aeronave é muito gratificante do ponto de vista pessoal.

Esta asa começou por ser uma aeronave experimental na qual depositava pouca confiança mas cedo revelou-se fantástica.

Foi construída com eletrotécnica que retirei de projetos que ainda não coloquei no ar e com materiais que sobraram de outros, no fundo este projeto serviu mais para ocupar o tempo livre. Demorou a construir, deu mais trabalho mas custou bastante menos do que inicialmente tinha previsto.

Atualmente é a asa que voo com mais regularidade, porque é pequena e fácil de transportar para qualquer lado. De tudo o que mais me convenceu é a resistência.

Deixo o vídeo com os crashes que deu, mas apesar das quedas ainda voa...

 Ver video

EMAX RS2205 Race Motor

Recentemente pensei em criar uma asa que proporcione um voo rápido e  ao mesmo tempo estável a baixa velocidade, e claro pequena.

O projecto consiste em criar um aeromodelo com 80 cm, o mais leve possível sem comprometer a resistência, onde cada grama é peso a mais.

Tendo em conta que pretendo ter uma boa autonomia de voo torna-se fundamental reduzir ao máximo o peso do aeromodelo, embora pareça contraditório irei usar um motor bastante potente para poder voar com folga na aceleração e que me dê empulso suficiente para realizar as manobras mais exigentes.

Geralmente quando procuramos motores que debitem bastante potência, encontramos motores robustos, de grande consumo, que exigem ESC volumosos e de muita amperagem, ou seja, tudo isto significa peso e consequentemente redução no tempo de voo, algo contraditório ao objectivo deste protejo.

Contudo, de vários motores que procurei motor Emax RS 2205 é sem duvida o que mais satisfaz; e leve, tem bastante potencia e baixo consumo, além disso é barato. Para mim é um milagre da engenharia.

Comparativamente com  o motor NTM 3000Kv usando bateria 4S, que me dá o mesmo empulso   poupo 60 gramas (já com ambos montantes do motor incluídos), além disso o NTM exige um ESC no mínimo de 45A.

Basicamente pouco cerca de 87 gramas e reduzo o consumo para metade.

Fica aqui o teste estático que efectuei.

Ver video do teste

Vendo Asa para FPV conforme características em baixo/ PREÇO 120€ mais informações contacte 914110459

Características:

• São construídas em EPS (densidade de 25 a 30 kg/m3) resistente a pancadas

• Envergadura 1,40m;

• Corda na Raiz 46cm

• Corda na ponta 25.5cm

• Peso RTF  1723g

• Área Alar 50.05dm2

• Carga Alar 34.43 g/dm²

• Enflechamento 26.62º

• Possui recorte para Hélice 8x4

• 2 Servos 16 gramas com engrenagens de metal

• Linkagem em carbono

• Horns de Nilon

• Clevis em Nilon

• Reforços no interior da asa

• Vinil branco retrátil no extradorso

• Película autocolante efeito de carbono no intradorso

• Decorada com autocolantes impressos em vinil laminado

• 2 Winglets em placa alveolar de 3mm

• Fuselagem (pode central) é construída em madeira de contraplacado de 4mm cortado a laser.

• A fuselagem com 1075cm3, permite  instalar toda a eletrónica no seu interior evitando o arrasto tirando o melhor partido da aerodinâmica, incluído ESC, Gopro; Autopilot, (eu uso a Feiyu Tech FY 41AP Lite), camara CCD, cabos e fios atc, bem como duas baterias 3S de 5200mha.

O CG vai assinalado na Asa

 O preço:

• Não inclui Bateria (aconselha-se baterias 4S 35c)

• Não inclui Motor (aconselho 28 de 500w ou superior)

• Não inclui ESC

Este é o meu Kit de voo, prático e versátil
